摘要：混凝土中含水率對樹脂地坪涂裝質量的影響做了簡要介紹，

對常用混凝土含水率檢測方法進行了歸類分析，對典型地坪材料對

混凝土基面含水率的要求或適應性做了探討。

關鍵詞：地坪  混凝土  含水率  水蒸氣透過量

水是混凝土中的必要成分，水化反應形成粘結劑的同時，也便于混

凝土施工及成型?；炷猎谕垦b之前即使看上去或觸摸下干燥，但

內部仍會具有一定量的濕氣，甚至在施工時表面是干燥的，但在地

坪使用過程中，由于后來的濕氣侵入也可能會造成起泡或脫層。

因此樹脂地坪在施工時必須考慮混凝土中濕氣含量，過量的濕氣

會對涂裝質量產(chǎn)生影響，如涂層外觀，附著力，甚至和/或阻礙成

膜固化，如圖1和圖2。因此在施工前測量混凝土中的含水率至關重要。

那么,必須了解水汽從哪里來? 據(jù)研究,混凝土中濕氣的來源主要來自三個方面：

（1） 混凝土攪拌過程中加入的水，這部分水除了參與水化，其他大部分水均

蒸發(fā)或殘留在混凝土中，即使是非常干燥的混凝土，其內部殘留的水分的質量

分數(shù)也大約有2%。

（2） 其他介質或建筑外部雨水等通過靜態(tài)壓力或動態(tài)壓力，如滲透壓，毛細

作用等進入到混凝土中或混凝土表面。

（3） 空氣中的水分進入混凝土或冷凝在混凝土表面。

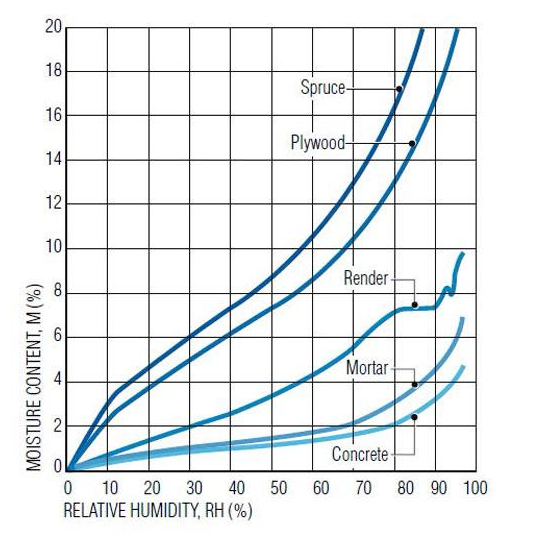

表1 ，可見在不同空氣

濕度對不同材質含水率的影響曲線。

如何評估現(xiàn)場混凝土的含水率,現(xiàn)有一些儀器和技術可供定量或定性混凝土中的濕氣。

從而確?？梢允┕さ姆秶鷥?。在此，僅對常見方法測試內容做簡單介紹。

CM 混凝土測試方法：

此方法是破壞性測試，將碳化鈣預混凝土樣品中的水分，釋放氣體。依據(jù)氣壓變化評估

含水量?？蛇@個方法可以快速的獲得定量的混凝土基面含水率。

基面含水率儀(ASTM F2659-10)

此方法為非破壞性相對測試，通過地面與電極之間的低頻電場獲得電阻來判定基面濕氣狀況，

測量的AC電阻抗，電容，電場的變化隨基面內濕氣情況變化而變化，從而得到相對濕度。這

個方法可以快速的獲得定量的混凝土基面含水率，見圖3。

圖4 基面含水率測定儀

塑料薄膜測試法 (ASTM D4263-83, 2005)

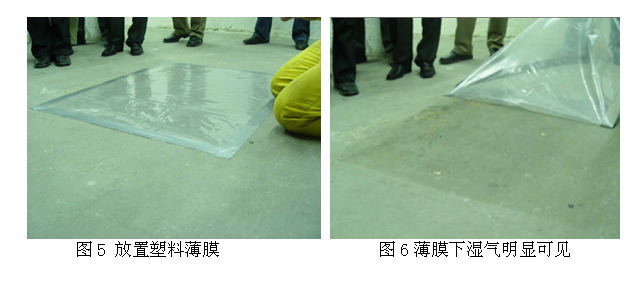

在混凝土地面選擇大約1m2區(qū)域，此區(qū)域應無陽光直射或加熱情況，清理干凈后鋪設塑料薄膜，

見圖4。 放置至少16小時后，揭開塑料薄膜，見圖5，觀察混凝土表面及塑料膜背面是否有水分

或濕潤程度。這個方法只可獲得定性的混凝土基面含水率，經(jīng)驗影響大。

樹脂地坪對混凝土含水率要求

混凝土地面中的水分對樹脂地坪是不利的，但不同類型的樹脂地坪可接受的混凝土含水率有所不同。

（1）無溶劑型環(huán)氧及聚氨酯樹脂

此類樹脂具有幾十年的使用經(jīng)驗，具有優(yōu)良的施工性能和表面效果，同時大多可以滿足LEED要求，

可厚膜施工，但一般要求基面含水率必須小于4%。尤其是無溶劑聚氨酯樹脂地坪對基面含水率及

相對空氣濕度有較高的要求。例如Sikafloor 263 SL等系列

（2）水性環(huán)氧樹脂

不含水泥成分的水性環(huán)氧樹脂收縮率較低，基于環(huán)境條件在1-2天內可以固化。一般水性環(huán)氧其收

縮率在1.3-1.5％，其收縮率較低正是因為水分蒸發(fā)掉后給混凝土地面水分滲透到涂層并排到空氣

中提供了便利的三維通道。如圖7中所示微觀結構，在無溶劑環(huán)氧地坪中，基本沒有給水分提供通

道，而在水性環(huán)氧微觀上存在大量的空洞通路，可供濕氣通過。一般薄涂地坪對基面含水率要求小

于6%，且注意相對空氣濕度，以免高濕度影響固化。例如Sikafloor 2530 W

（3）水性聚氨酯砂漿

此地坪材料為多組分產(chǎn)品，可以快速固化，包含復雜的化學反應。乳液中的大部分水在與水泥水化過

程中被利用，混凝土中的水分也可以在水化過程中參與水化反應。

因此地坪是水基聚氨酯和活性無機材料混凝形成的特殊結構，在地坪材料中下部的微觀結構上存在大量

的通道，水分子能夠自由穿透。但其“呼吸”功能不能完全避免了地坪因基層水汽造成的起泡。因為過

多的水汽會造成水與異氰酸酯反應，放出的氣體造成地坪表面具有大量針孔，甚至起泡，故一般要求基

面含水率應小于10%。

例如Sikafloor Purcem。

（4）水性環(huán)氧砂漿

水性環(huán)氧砂漿為水性環(huán)氧與改性水泥基細密骨料地面砂漿，固化后形成蜂巢結構，如圖8所示，在此結構中

含有有環(huán)氧樹脂聚合物和因水泥水化形成的滲透性尖狀物。 其內部含有大量的空隙通路可供水分通過，部

分水分也參與水化反應，從而在施工固化過程中可快速降低砂漿表面的含水率。

此材料一般做為臨時防潮層，防止無溶劑地坪在潮濕基面上的施工后出現(xiàn)涂層滲透性凸起問題。根據(jù)施工要

求，可施工在齡期約7天但表面無明水的混凝土上。例如 Sikafloor Epocem。

圖8 水性環(huán)氧砂漿內部

以上各種樹脂地坪在施工前應首先確保在混凝土澆筑時做了防水處理，如鋪設Sika SPVC防水卷材等。如果沒

有防水卷材，當?shù)仄簶渲旅娴木植克畨毫Γo態(tài)壓力，滲透壓等）大于混凝土強度時，則會造成樹脂地面起

鼓，進而導致脫層破壞。

所有材料都是可被滲透的，只存在相對難易程度。綜上所述， 混凝土中的濕氣對地坪施工不利，利用合理的測

試方法及判定標準，可以極大的降低地坪涂裝失敗的風險。另外根據(jù)現(xiàn)場混凝土狀態(tài)，選擇合適的產(chǎn)品進行涂裝

也可以避免地坪施工和后期使用的風險。
